Verstellmotor in Schrägachsenbauweise für offenen und geschlossenen Kreislauf.
Mit der nächsten Generation der Schrägachsenmotoren erweitert Linde Hydraulics sein kundenorientiertes Portfolio hochwertiger Komponenten mobiler Hydrauliksysteme. Durch ihre standardisierten Schnittstellen, wie z. B. den Einschub-Flansch nach ISO, ergeben sich für den CMV eine Vielzahl von Einsatzmöglichkeiten, ohne dass eine Änderungskonstruktion erforderlich ist. Hohe Drehzahlen in Verbindung mit geringen Planschverlusten stellen den wirtschaftlichen Betrieb der jeweiligen Applikation sicher.
Vorteile
- Hohe Leistungsdichte
- Hohe Drehzahlfähigkeit
- Geringe Verlustleistung
Konstruktionsmerkmale
- Verstellmotor in Schrägachsenbauweise für den geschlossenen und offenen Hochdruck-Kreislauf
- Standardisierte Schnittstellen
- Drehzahlsensor optional
Verstellungen
- hydraulisch 2-Positionen (H200), Defaultwert = Vmax
- hydraulisch stufenlos (H400) Vmin= 0cm³/U, Defaultwert= Vmax
- elektro-hydraulisch 2-Positionen (E200), Defaultwert = Vmax
- elektro-hydraulisch stufenlos (E400) Vmin=0cm³/U, Defaultwert=Vmax
- elektro-hydraulisch (E600), Defaultwert = Vmin
- hydraulisch stufenlos mit Druckregelung und elektrischer Druckregelseitenauswahl (H1P6), Defaultwert = Vmax
Technische Daten
| CMV | 60 | 85 | 115 | 140 | 170 | 215 | |
|---|---|---|---|---|---|---|---|
| Max. Schluckvolumen | cm³/U | 62 | 87,7 | 115,3 | 144,1 | 170 | 217,9 |
| Max. Betriebsdrehzahl bei Vmax | U/min | 4450 | 3900 | 3550 | 3250 | 3100 | 2900 |
| Max. Drehzahl bei Vmax* | U/min | auf Anfrage | |||||
| Max. Betriebsdrehzahl bei Vmin | U/min | 7200 | 6800 | 6150 | 5600 | 4900 | 4600 |
| Max. Drehzahl bei Vmin* | U/min | auf Anfrage | |||||
| Nenndruck | bar | 450 | 450 | 450 | 450 | 450 | 450 |
| Maximaldruck** | bar | 500 | 500 | 500 | 500 | 500 | 500 |
| Zul. Gehäuseinnendruck | bar | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 |
| Abtriebsdrehm. (p=430 bar und Vmax) | Nm | 411 | 582 | 787 | 958 | 1163 | 1471 |
| Eckleistung (theor.)*** | kW | 320 | 427 | 508 | 578 | 597 | 718 |
| Gewicht ca. (ohne Öl) | kg | 27,7 | 36,3 | 44,8 | 59,2 | 62,1 | 76,4 |
*Nenngrößen in der Entwicklung, sprechen Sie uns an
**höchster Druck, der kurzzeitig den maximalen Betriebsdruck übersteigen kann
***(Vmax x nmax bei Vmin x ∆p 430 bar)
**höchster Druck, der kurzzeitig den maximalen Betriebsdruck übersteigen kann
***(Vmax x nmax bei Vmin x ∆p 430 bar)

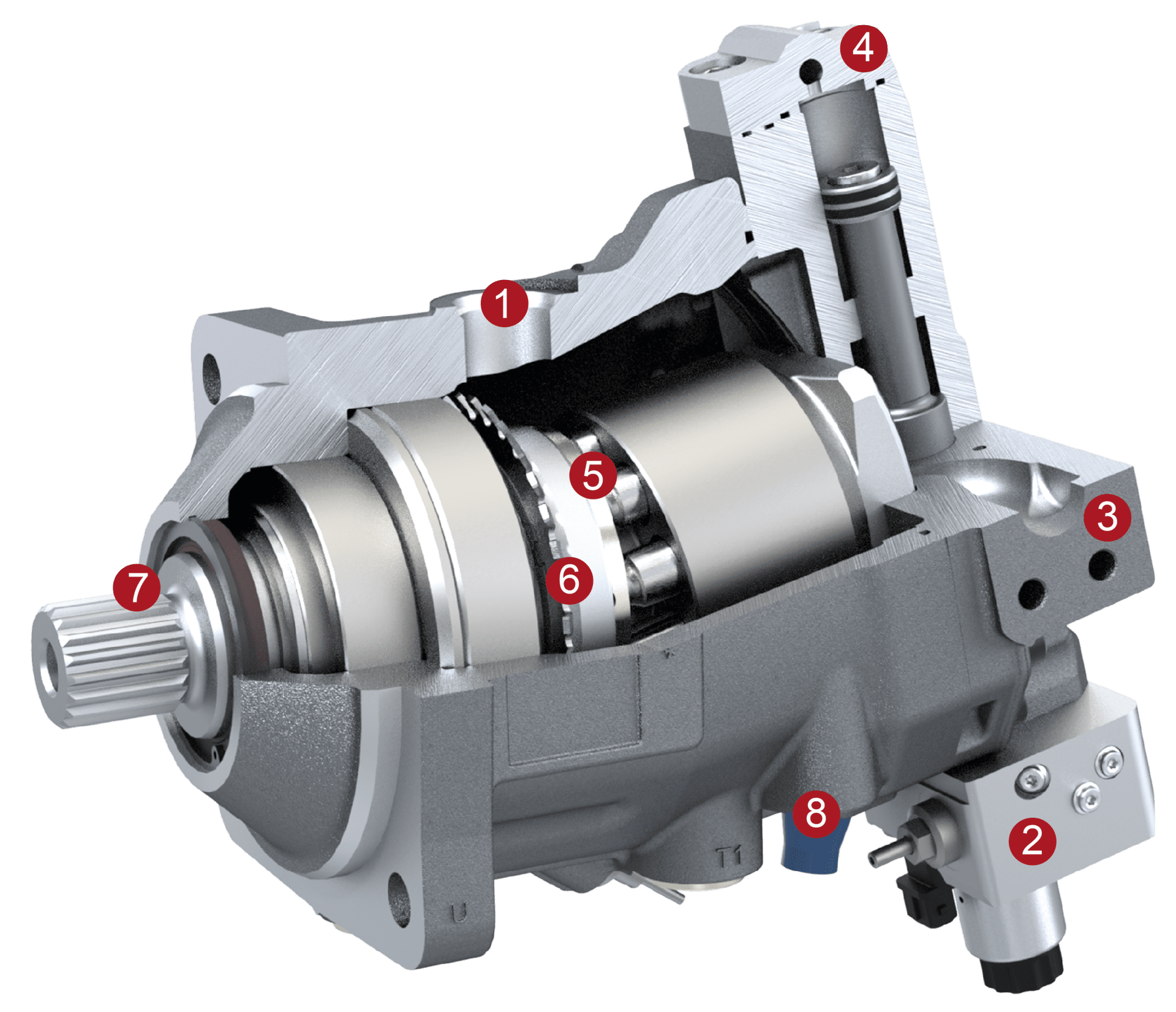

Schnittbild
- 1Robuster Schrägachsenmotor mit hoher Leistungsdichte - geeignet für eine Vielzahl von Anwendungen
- 2Hohe Flexibilität durch modulares Konzept vielfältiger Verstell- und Regelfunktionen
- 3Hohe funktionale Sicherheit durch optimierte Strömungsverhältnisse - selbst unter widrigen Betriebsbedingungen
- 4Asymmetrisch gedämpfter Umschalter zur Vermeidung von Gehäusedruckspitzen und Vibrationen
- 5Triebwerk mit verstellbarem Schluckvolumen und hoher Drehzahlfähigkeit
- 6Sensor für Drehzahl und Drehrichtung
- 7Standardisierte Schnittstellen für einfachen Austausch ohne Änderungskonstruktion
- 8Gewinde zur Anbringung von Hebevorrichtungen ermöglichen einfaches Handling
