Konstantmotoren in Schrägachsenbauweise für offenen und geschlossenen Kreislauf
Mit der neuen Generation der Schrägachsenmotoren erweitert Linde Hydraulics sein kundenorientiertes Portfolio mobiler Hydrauliksysteme. Der Schrägachsenmotor CMF zeichnet sich, nicht zuletzt, durch seine hohe Leistungsdichte und Drehzahlfähigkeit aus. Seine standardisierten Schnittstellen, wie z. B. der Einschub-Flansch nach ISO, bieten eine Vielzahl an Einsatzmöglichkeiten, ohne dass eine Anpassungskonstruktion erforderlich ist. Geringe Schleppverluste und ein niedriges Gewicht tragen zudem zu einem wirtschaftlichen Betrieb der jeweiligen Applikation bei.
Vorteile
- Hohe Leistungsdichte
- Hohe Drehzahlfähigkeit
- Geringe Verlustleistung
- Hohe Zuverlässigkeit
Konstruktionsmerkmale
- Axialkolben-Motor in Schrägachsenbauweise für den offenen und geschlossenen Hochdruck-Kreis
- Standardisierte Schnittstellen
- Drehzahlsensor optional
Technische Daten
| CMF | 80 | |
|---|---|---|
| Schluckvolumen | cm³/U | 80 |
| Max. Betriebsdrehzahl | U/min | 4500 |
| Maximaldrehzahl* | U/min | 500 |
| Nenndruck | bar | 450 |
| Maximaldruck** | bar | 500 |
| Max. Gehäuseinnendruck | bar | 2,5 |
| Drehmoment ( p=430 bar; Speisedruck.=20 bar) | Nm | 547 |
| Eckleistung (theor.)*** | kW | 258 |
| Gewicht ca. (ohne Öl) | kg | 23,0 |
*höchste Drehzahl, die kurzzeitig die maximale Nenndrehzahl übersteigen kann
**höchster Druck, der kurzzeitig den maximalen Betriebsdruck übersteigen kann
*** (Vmax x nmax x ∆p 430 bar)
**höchster Druck, der kurzzeitig den maximalen Betriebsdruck übersteigen kann
*** (Vmax x nmax x ∆p 430 bar)

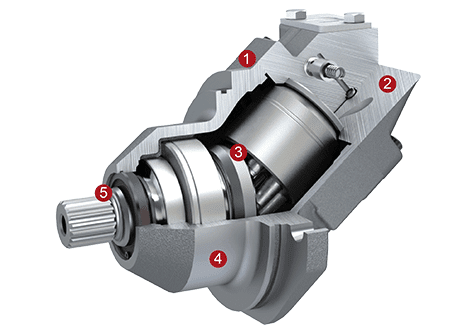

Schnittbild
- 1Robuster Schrägachsenmotor mit hoher Leistungsdichte - geeignet für eine Vielzahl von Anwendungen
- 2Hohe funktionale Sicherheit durch optimierte Strömungsverhältnisse - selbst unter widrigen Betriebsbedingungen
- 3Triebwerk mit konstantem Schluckvolumen bei 40° Schwenkwinkel und hoher Drehzahlfähigkeit
- 4Einschub-Gehäuseflansch mit äußerst geringem Platzbedarf
- 5Standardisierte Schnittstellen für einfachen Austausch ohne Änderungskonstruktion
